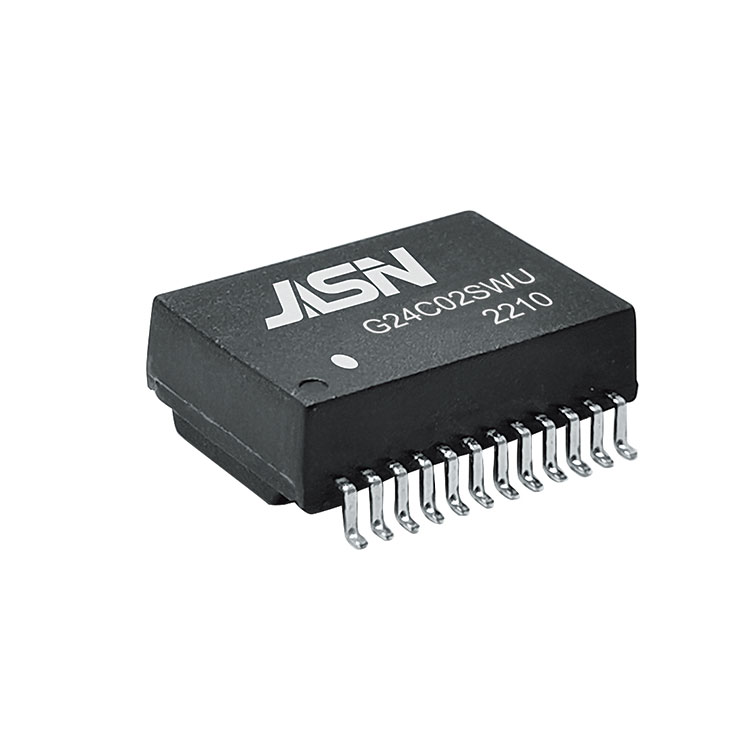

1000Base-T لین میگنیٹکس

OCL:

350uH منٹ @100KHz/0.1V 8mA DC تعصب کے ساتھ (-40~~+105â)

ہائی پوٹ:

1500Vrms

موڑ کا تناسب:

1:1±3%

LK:

0.5uH زیادہ سے زیادہ @100KHz/0.2V

Cw/w

35PF میکس @100KHz/0.2V

D.C.R:

1.2 اوہم زیادہ سے زیادہ

شامل کرنے کا نقصان:

1-100MHz: -1.0dB زیادہ سے زیادہ

سی ایم ایم آر

2MHz

30-200MHz

-50dB منٹ

-15+20*لاگ (f/200) dB ٹائپ

DCR (سیکنڈری ہاف وائنڈنگ)

0.65 اوہم زیادہ سے زیادہ

کراس ٹاک:

1 میگاہرٹز

10-100 میگاہرٹز

50dB MIN

-55+22*لاگ (f/10) dB MIN

واپسی کا نقصان:

1-30MHz

40MHz

50MHz

60-80MHZ

80-100MHZ

-18dB منٹ

-14.4dB منٹ

-13.1dB منٹ

-12dB منٹ

-10dB منٹ
