ٹورائیڈل انڈکٹر کیا ہے اور یہ جدید الیکٹرانکس میں کیوں اہمیت رکھتا ہے؟

ٹورائیڈل انڈکٹرزجدید الیکٹرانک سسٹمز میں سب سے زیادہ موثر اور وسیع پیمانے پر استعمال ہونے والے غیر فعال اجزاء میں سے ایک ہیں۔ ان کا منفرد انگوٹھی کے سائز کا بنیادی ڈیزائن روایتی انڈکٹرز کے مقابلے میں اعلیٰ مقناطیسی کنٹینمنٹ، برقی مقناطیسی مداخلت میں کمی، اور اعلی توانائی کی کارکردگی فراہم کرتا ہے۔ یہ مضمون دریافت کرتا ہے کہ ٹورائیڈل انڈکٹر کیا ہے، یہ کیسے کام کرتا ہے، پاور الیکٹرانکس میں یہ کیوں ضروری ہے، اور مختلف ایپلی کیشنز کے لیے صحیح قسم کا انتخاب کیسے کیا جائے۔ یہ انجینئرز، خریداروں، اور پروڈکٹ ڈویلپرز کو باخبر فیصلے کرنے میں مدد کرنے کے لیے مشترکہ چیلنجوں، حقیقی دنیا کی ایپلی کیشنز، اور عملی ڈیزائن کے تحفظات کو بھی نمایاں کرتا ہے۔

مندرجات کا جدول

• 1. ٹورائیڈل انڈکٹر کی بنیادی باتوں کو سمجھنا
• 2. ٹورائیڈل انڈکٹر کیسے کام کرتا ہے۔
• 3. روایتی انڈکٹرز پر کلیدی فوائد
• 4. بنیادی مواد اور ان کے اثرات
• 5. حقیقی دنیا کی ایپلی کیشنز
• 6. صحیح ٹورائیڈل انڈکٹر کا انتخاب کیسے کریں۔
• 7. عام مسائل اور مسائل کا حل
• 8. ٹورائیڈل بمقابلہ دیگر انڈکٹر اقسام
• 9. انجینئرز کے لیے ڈیزائن کے تحفظات
• 10. انڈکٹر ٹیکنالوجی میں مستقبل کے رجحانات
• 11. اکثر پوچھے جانے والے سوالات
• 12. نتیجہ
• 13. مینوفیکچرر کی معلومات اور رابطہ

1. ٹورائیڈل انڈکٹر کی بنیادی باتوں کو سمجھنا

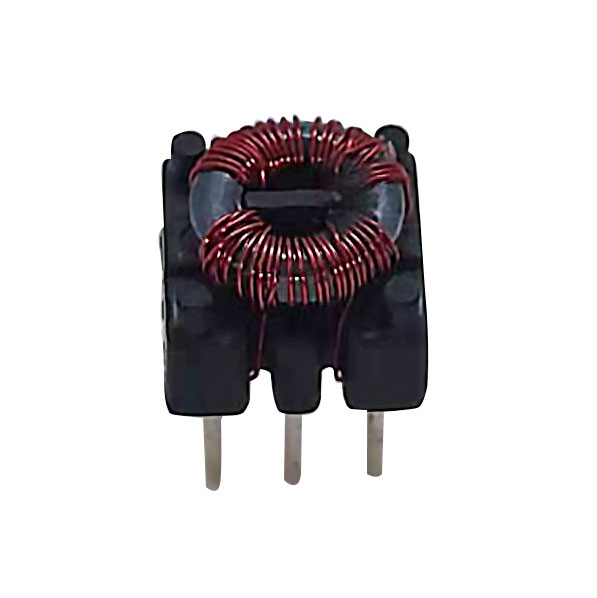

ٹورائیڈل انڈکٹر ایک قسم کا انڈکٹر ہے جس کی شکل ڈونٹ یا انگوٹھی (ٹورائڈ) کی طرح ہوتی ہے۔ یہ تانبے کے تار سے لپٹی ہوئی ایک سرکلر مقناطیسی کور پر مشتمل ہے۔ جب برقی کرنٹ تار میں سے بہتا ہے تو، کور کے اندر ایک مقناطیسی میدان پیدا ہوتا ہے، جو مقناطیسیت کی شکل میں توانائی کو ذخیرہ کرتا ہے۔

روایتی سولینائڈ انڈکٹرز کے برعکس، ٹورائیڈل ڈیزائن میں مقناطیسی میدان بڑی حد تک کور کے اندر ہی محدود ہوتا ہے۔ یہ منفرد خاصیت توانائی کے ضیاع اور برقی مقناطیسی مداخلت (EMI) کو نمایاں طور پر کم کرتی ہے، جو اسے اعلیٰ کارکردگی والے الیکٹرانک سرکٹس کے لیے مثالی بناتی ہے۔

سادہ الفاظ میں، ٹورائیڈل انڈکٹر کو اس کے لیے ڈیزائن کیا گیا ہے:

• مقناطیسی میدان میں توانائی ذخیرہ کریں۔
• برقی شور کو فلٹر کریں۔
• سرکٹس میں موجودہ بہاؤ کو مستحکم کریں۔

2. ٹورائیڈل انڈکٹر کیسے کام کرتا ہے۔

ٹورائیڈل انڈکٹر کا کام کرنے والا اصول برقی مقناطیسی انڈکشن پر مبنی ہے۔ جب الٹرنیٹنگ کرنٹ (AC) کنڈلی سے بہتا ہے، تو یہ ٹورائیڈل کور میں بدلتی ہوئی مقناطیسی فیلڈ پیدا کرتا ہے۔ یہ بدلتی ہوئی فیلڈ ایک مخالف وولٹیج پیدا کرتی ہے، جسے انڈکٹنس کہا جاتا ہے۔

کور کی بند لوپ شکل اس بات کو یقینی بناتی ہے کہ زیادہ تر مقناطیسی بہاؤ مواد کے اندر رہتا ہے، رساو کو کم کرتا ہے اور کارکردگی کو بہتر بناتا ہے۔

کام کے اہم مراحل میں شامل ہیں:

1. کرنٹ سمیٹ کے ذریعے بہتا ہے۔
2. مقناطیسی میدان ٹورائڈ کے اندر بنتا ہے۔
3. توانائی کو مقناطیسی بہاؤ میں ذخیرہ کیا جاتا ہے۔
4. موجودہ تبدیلی کی مخالفت سرکٹ کے رویے کو مستحکم کرتی ہے۔

یہ کنٹرول شدہ توانائی کا ذخیرہ اور رہائی وہی ہے جو پاور ریگولیشن سسٹم میں ٹورائیڈل انڈکٹرز کو ضروری بناتی ہے۔

3. روایتی انڈکٹرز پر کلیدی فوائد

ٹورائیڈل انڈکٹرز کو ان کی اعلیٰ برقی اور جسمانی خصوصیات کی وجہ سے بہت سی صنعتوں میں ترجیح دی جاتی ہے۔ ذیل میں اہم فوائد ہیں:

• اعلی کارکردگی:کم سے کم رساو کے بہاؤ کی وجہ سے توانائی کے نقصان میں کمی۔
• کم برقی مقناطیسی مداخلت:مقناطیسی میدان کور کے اندر موجود ہے۔
• کمپیکٹ ڈیزائن:چھوٹے جسمانی سائز میں زیادہ انڈکٹنس۔
• بہتر تھرمل کارکردگی:لوڈ کے تحت کم گرمی کی پیداوار.
• مضبوط مقناطیسی کپلنگ:ونڈنگز کے درمیان موثر توانائی کی منتقلی۔

یہ فوائد ٹورائیڈل انڈکٹرز کو بجلی کی فراہمی، آڈیو آلات، اور صنعتی الیکٹرانکس میں خاص طور پر مفید بناتے ہیں۔

4. بنیادی مواد اور ان کے اثرات

ٹورائیڈل انڈکٹر کی کارکردگی اس کے بنیادی مواد پر بہت زیادہ انحصار کرتی ہے۔ مختلف مواد مختلف مقناطیسی خصوصیات اور تعدد ردعمل پیش کرتے ہیں۔

5. حقیقی دنیا کی ایپلی کیشنز

ٹورائیڈل انڈکٹرز ان کی کارکردگی اور وشوسنییتا کی وجہ سے متعدد صنعتوں میں وسیع پیمانے پر استعمال ہوتے ہیں۔

• سوئچ موڈ پاور سپلائیز (SMPS)
• آڈیو ایمپلیفائر اور سگنل فلٹرنگ
• ٹیلی کمیونیکیشن کا سامان
• الیکٹرک گاڑیوں کے پاور سسٹم
• قابل تجدید توانائی کے انورٹرز (شمسی اور ہوا)
• صنعتی آٹومیشن سسٹم

ان ایپلی کیشنز میں سے ہر ایک میں، EMI کو کم کرنے اور توانائی کی کارکردگی کو بہتر بنانے کی صلاحیت نظام کے استحکام اور کارکردگی میں اہم کردار ادا کرتی ہے۔

6. صحیح ٹورائیڈل انڈکٹر کا انتخاب کیسے کریں۔

صحیح ٹورائیڈل انڈکٹر کا انتخاب کرنے کے لیے الیکٹریکل اور مکینیکل پیرامیٹرز پر احتیاط سے غور کرنے کی ضرورت ہے۔

کلیدی انتخاب کے عوامل میں شامل ہیں:

• انڈکٹنس ویلیو:سرکٹ کی ضروریات سے مماثل ہونا ضروری ہے۔
• موجودہ درجہ بندی:چوٹی اور مسلسل کرنٹ کو سنبھالنا چاہیے۔
• بنیادی مواد:تعدد اور کارکردگی کی ضروریات پر مبنی
• ڈی سی مزاحمت:کم مزاحمت کارکردگی کو بہتر بناتی ہے۔
• آپریٹنگ فریکوئنسی:سسٹم کے ڈیزائن کے مطابق ہونا ضروری ہے۔

انجینئرز اکثر سائز، لاگت اور کارکردگی میں توازن رکھتے ہیں جب آپٹمائزڈ سرکٹ ڈیزائن کے لیے اجزاء کا انتخاب کرتے ہیں۔

7. عام مسائل اور مسائل کا حل

ان کی وشوسنییتا کے باوجود، ٹورائیڈل انڈکٹرز کو بعض آپریشنل چیلنجز کا سامنا کرنا پڑ سکتا ہے۔

• سیچوریشن:اس وقت ہوتا ہے جب کرنٹ بنیادی حدود سے تجاوز کر جاتا ہے۔
• زیادہ گرم ہونا:ضرورت سے زیادہ کرنٹ یا ناقص وینٹیلیشن کی وجہ سے
• شور کے مسائل:اکثر غلط سمیٹنے یا شیلڈنگ کی وجہ سے
• مکینیکل تناؤ:تنصیب کے دوران ہوا کو نقصان پہنچا سکتا ہے۔

مناسب ڈیزائن اور تھرمل مینجمنٹ ان مسائل کو نمایاں طور پر کم کر سکتا ہے۔

8. ٹورائیڈل بمقابلہ دیگر انڈکٹر اقسام

9. انجینئرز کے لیے ڈیزائن کے تحفظات

الیکٹرانک سسٹمز میں ٹورائیڈل انڈکٹرز کو ضم کرتے وقت، انجینئرز کو ڈیزائن کے متعدد پہلوؤں پر غور کرنا چاہیے:

• سمیٹ کی کثافت اور موصلیت کا معیار
• تھرمل کھپت کے راستے
• مقناطیسی سنترپتی کی حد
• EMI کپلنگ کو کم کرنے کے لیے پی سی بی لے آؤٹ
• مکینیکل بڑھتے ہوئے استحکام

ایک اچھی طرح سے ڈیزائن کیا گیا نظام طویل مدتی وشوسنییتا اور بہترین برقی کارکردگی کو یقینی بناتا ہے۔

10. انڈکٹر ٹیکنالوجی میں مستقبل کے رجحانات

کمپیکٹ، اعلی کارکردگی والے الیکٹرانک سسٹمز کی مانگ انڈکٹر ٹیکنالوجی میں جدت کو آگے بڑھا رہی ہے۔ مستقبل کی پیشرفت میں شامل ہیں:

• انتہائی کم نقصان کی کارکردگی کے لیے اعلی درجے کی نینو کرسٹل لائن مواد
• چھوٹے سے اعلی تعدد والے ٹورائیڈل ڈیزائن
• سمارٹ پاور ماڈیولز کے ساتھ انضمام
• بہتر تھرمل مزاحم سمیٹ مواد

یہ پیشرفت اگلی نسل کی ایپلی کیشنز جیسے برقی نقل و حرکت، سمارٹ گرڈز، اور AI سے چلنے والے صنعتی نظاموں کی حمایت کریں گی۔

11. اکثر پوچھے جانے والے سوالات

Q1: ٹورائیڈل انڈکٹرز کو کیا زیادہ موثر بناتا ہے؟
ان کا بند لوپ مقناطیسی ڈیزائن بہاؤ کے رساو کو کم کرتا ہے، کارکردگی کو بہتر بناتا ہے۔

Q2: کیا ٹورائیڈل انڈکٹرز کو ہائی فریکوینسی سرکٹس میں استعمال کیا جا سکتا ہے؟
جی ہاں، خاص طور پر جب فیرائٹ یا نانو کرسٹل لائن کور استعمال کریں۔

Q3: کیا ٹورائیڈل انڈکٹرز مہنگے ہیں؟
ان کی قیمت بنیادی انڈکٹرز سے تھوڑی زیادہ ہو سکتی ہے لیکن بہتر کارکردگی اور وشوسنییتا پیش کرتے ہیں۔

Q4: کون سی صنعتیں ٹورائیڈل انڈکٹرز سب سے زیادہ استعمال کرتی ہیں؟
پاور الیکٹرانکس، آٹوموٹو، ٹیلی کام، اور قابل تجدید توانائی کے شعبے۔

Q5: میں ٹورائیڈل انڈکٹرز میں شور کو کیسے کم کروں؟
سمیٹنے کی مناسب تکنیک، شیلڈنگ، اور مواد کا صحیح انتخاب شور کو کم کرنے میں مدد کرتا ہے۔

12. نتیجہ

ٹورائیڈل انڈکٹرز جدید الیکٹرانکس میں ایک اہم جزو ہیں، جو بے مثال کارکردگی، کمپیکٹ پن، اور برقی مقناطیسی کارکردگی پیش کرتے ہیں۔ کرنٹ کو مستحکم کرنے اور مداخلت کو کم کرنے کی ان کی صلاحیت انہیں کنزیومر الیکٹرانکس سے لے کر جدید صنعتی نظام تک ہر چیز میں ضروری بناتی ہے۔ ان کی ساخت، کام کے اصولوں اور انتخاب کے معیار کو سمجھنا انجینئرز اور خریداروں کو نظام کی کارکردگی کو مؤثر طریقے سے بہتر بنانے کی اجازت دیتا ہے۔
